热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH，一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时，其中传感器RH被加热，另一个传感器RMG用于感应被测气体温度。随着气体流速的增加，气流带走更多热量，传感器RH的温度下降。

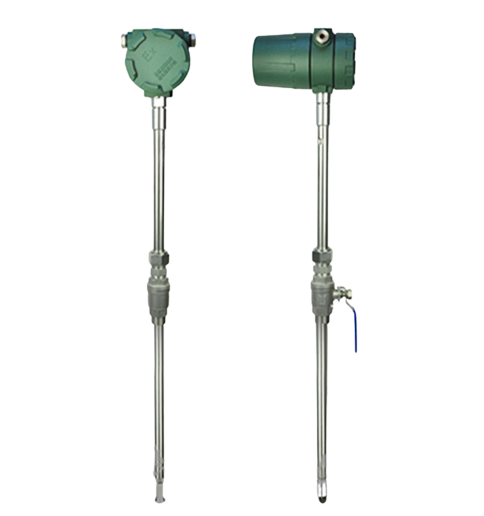

插入式热式气体质量流量计可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1 寸不锈钢球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，然后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。插入式热式气体质量流量计适用管道直径：DN32～6000mm。
热式气体质量流量计由一体式流量转换器、流量传感器组成。按流量传感器的型式分为：插入式和管段式热式气体质量流量计。
插入式热式气体质量流量计产品优势：
1、现在不仅能对氧气等气体流量测量，氢气和乙炔及含水量较大的气体不适合计量；
2、宽量程比，可测量流速高至120Nm/s低至0.5Nm/s，其他仪表（例如涡轮或者涡街要在5米/秒以上），可以用于气体检漏。低流速，压损可忽略；
3、它具有长期稳定、重复性好、安装维护方便、压损小（只插入一根杆）等优点，且不需要进行压力和温度修正，能直接测量气体的质量流量，一支传感器可以同时进行低量程和高量程的流量测量；
4、插入式热式气体质量流量计特别适用于大口径管道、低流速的气体测量及在线不间断工艺流程情况下的安装、拆卸和维护；
5、液晶点阵汉字显示，直观方便，操作简介明了
6、直接测量质量流量，无需温压补偿；低流速测量非常灵敏，介质温度可达+500度；
7、采用自动热平衡技术，介质温度自补偿；
8、专有算法，可实现高线性、高精度；实现大管径小流量测量，非常小流量可测低至0；
9、采用RS-485通讯，或HART协议，可以实现工厂自动化、集成化。
插入式热式气体质量流量计技术参数：
| 性能 | 技术参数 |
| 测量范围 | 0.5—100Nm/s （20℃，101.33KPa） |
| 准确度 | ±1%的读数 ±0.5%满量程 |
| 量程比 | 通常100：1（取决于标定流量的范围） |
| 管径范围 | 32mm～6000mm |
| 应用范围 | 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体 |
| 环境温度范围 | -40℃～+85℃(无显示); -30℃～+70℃(有显示); 湿度小于90%RH |
| 介质温度范围 | -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃ |
| 传感器直径 | ф3、ф2.5 |
| 插入式传感器探杆直径 | ф19（标准）、ф16、ф12 |
| 传感器材质 | 316不锈钢、哈氏合金、钛 |
| 通讯 | 串口输出RS232/RS485 |
| 供电电源 | 24VDC/600mA；220VAC/2W；110VAC/3W |
| 报警 | 1－2路继电器输出、5A/220V、5A/30VDC、键入设定 |
| 大屏幕LCD显示 | 七位瞬时流量，八位累积流量 |
| 安装工艺形式 | 插入式（卡套、卡套＋球阀、法兰连接）适用于DN80以上的管道安装，管道式（法兰、螺纹连接）适用于DN15以上的管道安装。 |
热式气体质量流量计在选型时需注意：
1.测量介质。气体流量计适用于各种气体，包括特殊气体和腐蚀性气体。
2.量程范围。在流量计选型时要确定所需流量计的量程问题。
3.压力范围。需注意的是有些行业需要在高压状态下工作，明确压力范围是否满足。
4.接口通径。选择接口时需针对管路状况进行选择。
5.供电电压和控制。以流量仪表生产的热式为例，供电方式有24V和220V两种。
插入式热式气体质量流量计安装事项：
热式气体质量流量计按照其安装方式分为插入式与管段式两种形式，插入式适合用于管道直径DN80-DN6000mm，管段式适用于DN15-DN2000mm的管径。热式气体质量流量计安装位置及对管径的要求一般需要以下几点：
1、 选取合理的安装位置，要避免管道的弯头、变径、阀门等产生流体流型剖面发生变化的组件。一般要求前直管段大于10D后直管段小于5D，以保证传感器前后直管段的距离，得到理想的测量效果。为方便观察及安装，建议选择水平式垂直直管道。
2、 安装时需要注意流量计标识方面与测量介质、流动方向保持一致。
3、 流量计接线电缆，一定要往下弯曲、防止水顺流电缆进入仪表内。
4、 插入式安装时，要选检查方向标与传感器方向正确，同时紧固件要有密封垫片。
5、 安装时应该注意避免潮湿气体，如压缩空气、因为出气口在较远位置，防止潮湿气体引起功力过大损坏流量计。
6、 插入式传感器应安装在管道内气体流速较平均的位置，管壁处流速较慢，中心处流速较快，在直管段较长管径大于DN250时，传感器插入管道内径的1/2处。
